Изоляторы и комплектующие
Изоляторы и сопутствующая линейная арматура составляют основу электротехнической надежности воздушных линий (ВЛ) любого класса напряжения. Основная задача этой категории — обеспечение диэлектрической развязки токоведущих проводников от заземленных опор. Это критически важная составляющая, которую включает в себя профессиональная арматура для АС ЛЭП. От характеристик диэлектрика напрямую зависит бесперебойность энергоснабжения целых регионов. Порядок в электросетях начинается с жесткого контроля параметров изоляции. под открытым небом. Расчет обязателен.
Штыревые и подвесные изоляторы

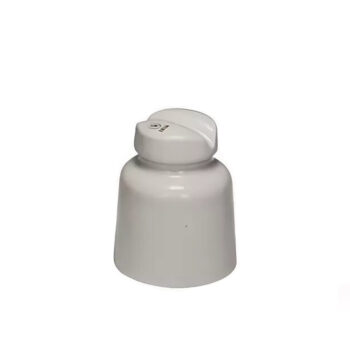

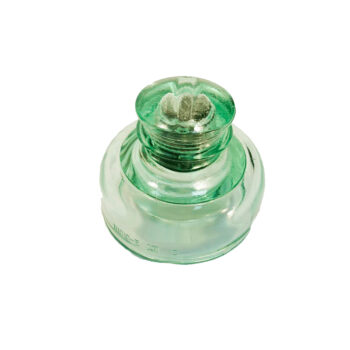

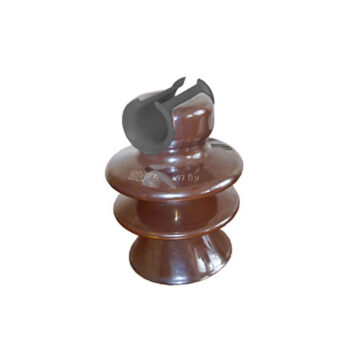

Для распределительных сетей среднего и высокого напряжения применяются различные типы диэлектрических опор. Штыревые фарфоровые изоляторы ШФ-20Г1 и ШФ-20Г под АС провод являются стандартом для линий 10-20 кВ. Они обладают высокой устойчивостью к атмосферным загрязнениям и перепадам температур. Изолятор ШС-10кв Е00 из закаленного стекла обеспечивает визуальный контроль целостности без специального оборудования. Для магистральных линий 35 кВ и выше востребованы стеклянные подвесные изоляторы ПС-70. Они собираются в гирлянды, количество элементов в которых определяется рабочим напряжением трассы. Износ стекла практически отсутствует. Корпус стабилен. Пробой исключен.
Линейная арматура и вспомогательные элементы

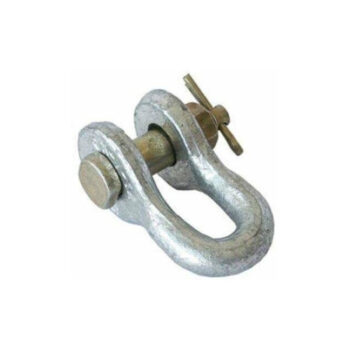

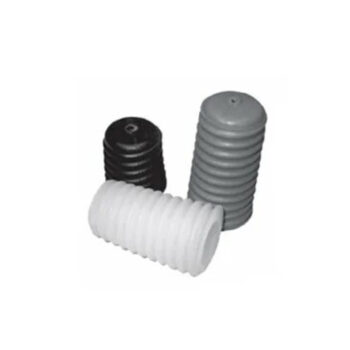

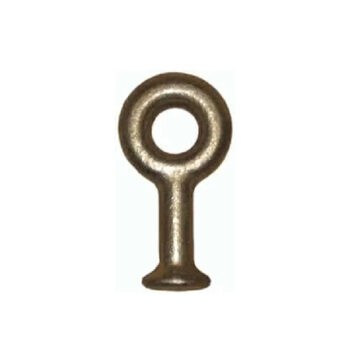

Надежная фиксация изоляторов на опоре требует применения высокопрочной металлической арматуры и монтажных уплотнителей. Серьга СРС-7-16 служит для шарнирного соединения подвесных изоляторов с деталями траверс. Скоба СК-7-1а обеспечивает переход от одного типа сопряжения к другому, выдерживая пиковые механические нагрузки без деформации. Для окончательного подключения линии к выводам подстанционного оборудования используются зажимы аппаратные, обеспечивающие надежный электрический переход. Для крепления штыревых изоляторов на крюках применяются полиэтиленовые колпачки К-6, адаптированные под профиль ШФ-10 и ТФ-20. Конструкция становится монолитной. Люфты отсутствуют. Монтаж идет быстро. Порядок гарантирован.
Технические критерии выбора высоковольтной изоляции
- Длина пути утечки: параметр, определяющий способность изолятора работать в зонах с высокой степенью загрязнения атмосферы.
- Механическая разрушающая нагрузка: расчет предела прочности арматуры при максимальном тяжении пролета.
- Пробивное напряжение в сухом и увлажненном состоянии: диэлектрический предел материала под дождем.
- Тип крепления: соответствие резьбы колпачка или гнезда зажима типу металлоконструкции опоры.
При монтаже изоляторов необходимо строго соблюдать технологию накручивания на крюки с прогревом колпачков. Тщательная проверка отсутствия микротрещин на фарфоре обязательна перед подъемом на высоту. Ошибки в выборе типа арматуры ведут к обрыву гирлянды и падению фазного провода на землю. Грамотный подбор изоляторов гарантирует долговечность всей электрической сети объекта.
