Арматура для АС ЛЭП
Линейная арматура для неизолированных сталеалюминиевых проводов (АС) является конструктивным базисом при строительстве и обслуживании высоковольтных линий электропередачи. Основная задача этой категории — обеспечить расчетное натяжение магистрали и электрическую непрерывность цепей в точках сопряжения. Для качественной сборки этих узлов необходимы профессиональные изделия для монтажа и инструмент. энергетики. От надежности зажимов и изоляторов напрямую зависит устойчивость сети к ветровым и гололедным нагрузкам. Ошибки в подборе узлов ведут к обрывам проводов. Порядок в ЛЭП начинается с качественной арматуры.
Системы фиксации и соединения проводников

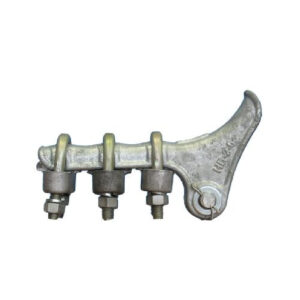

Подбор зажимов базируется на сечении провода и расчетном тяжении пролета. Натяжные зажимы обеспечивают жесткую анкерную фиксацию провода АС на опорах, передавая механическое усилие на металлоконструкции. Плашечные зажимы применяются для создания разъемных электрических соединений без разрезания магистрали. Аппаратные зажимы служат интерфейсом для подключения линий к выводам трансформаторов и разъединителей. Металл зажимов устойчив к электрохимической коррозии. Контакт надежен. Проводимость стабильна.
Изоляция и коммутационное оборудование

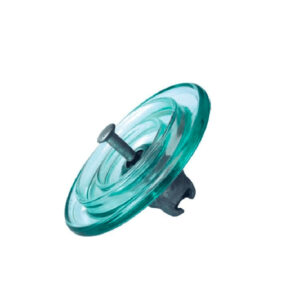

Диэлектрическая прочность системы поддерживается использованием подвесных и штыревых изоляторов. Эти компоненты блокируют утечки тока на землю через тело опоры. Хотя принципы фиксации модульного оборудования на DIN-рейки и комплектующие внутри щитов отличаются от линейного монтажа, в обоих случаях критически важна жесткость крепления. Качество фарфора или стекла определяет ресурс всей линии. Для оперативного управления участками сети применяются разъединители РЛНД и РВ3. Они обеспечивают видимый разрыв цепи, необходимый для безопасного проведения ремонтных работ. Механизмы рассчитаны на работу в экстремальных климатических условиях. Износ минимален. Безопасность гарантирована физикой конструкции.
Критерии технического отбора арматуры
- Механическая прочность: соответствие разрывного усилия зажимов весовым и ветровым нагрузкам региона.
- Коррозионная стойкость: наличие защитного цинкового слоя на всех стальных элементах системы.
- Электротехническая чистота: использование алюминиевых сплавов, исключающих нагрев контактных зон.
- Стандартизация: полная совместимость с типоразмерами проводов АС по ГОСТ.
При инсталляции арматуры ЛЭП необходимо строго соблюдать монтажные моменты затяжки болтовых соединений. Тщательная проверка целостности фарфоровых юбок изоляторов обязательна перед подъемом на опору. Ошибки монтажа ведут к коротким замыканиям и дуговым разрядам. Результат будет стабильным. Работайте строго по регламенту. Профессиональный подход гарантирует бесперебойное электроснабжение объектов.
