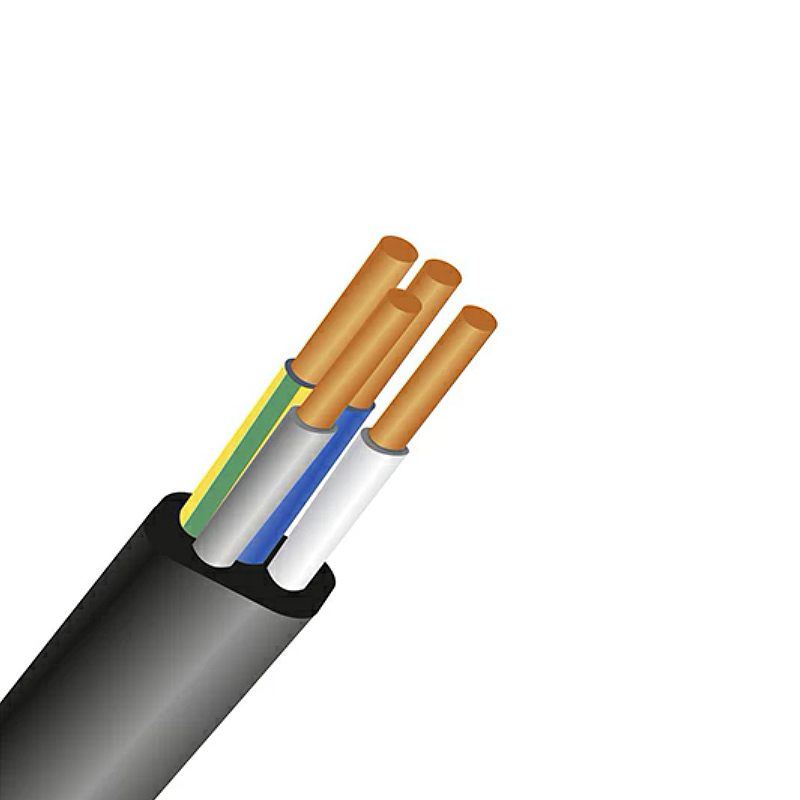

Силовой кабель ВВГнг(А)-LS предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частоты 50 Гц. Для прокладки в сухих и влажных помещениях, в специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабель медный силовой ВВГнг(А) не рекомендуется для прокладки в земле (траншеях). Кабель марки ВВГнг(А) не распространяет горение при прокладке в пучках.
Конструкция
Жила кабеля – медная, однопроволочная или многопроволочная, круглой или секторной формы.
Изоляция кабеля – ПВХ пластикат (цветовая маркировка жилы).
Скрутка кабеля – изолированные жилы 2-х, 3-х, 4-х и 5-ти жильных кабелей скручены в сердечник.
Оболочка кабеля марки ВВГнг(А) – ПВХ пластикат пониженной горючести.
Технические характеристики
Рабочее напряжение: 0,66 или 1 кВ
Температура окружающей среды при эксплуатации от -50 до +50 ºС
Минимальный радиус изгиба на медный кабель при прокладке, наружных диам. кабеля:
для Многожильных 7,5
для Одножильных 10
Кабели прокладываются при температуре (без предварительного подогрева): не ниже -15 ºС
Гибкость | Монолит |
Артикул | 150100741_ |
*Кратность (мин) | 1 |
в резерве | 900 |
Количество жил | 4 |
Метражный Товар | Да |
Материал жилы | Медь |
Материал изоляции и оболочки | ПВХ пластикат НГ с низким дымо-газовыделением (LS) |
Назначение | Силовые для стационарной прокладки |
Наличие металлической брони | Нет |
Напряжение | 0,66кВ |
Сечение мм2 | 6 |
