6,580 ₸

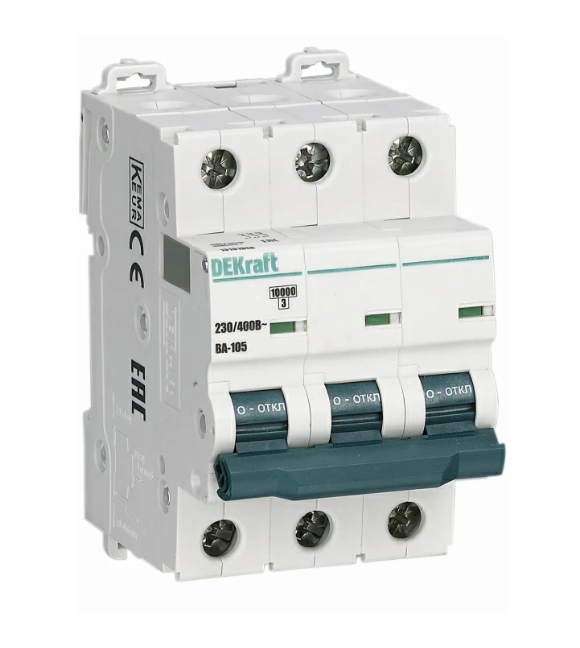

Автоматы серии ВА-105 рассчитаны на токи от 1 до 63 А, их номинальная рабочая отключающая способность (Ics) составляет 10кА. Защищают электрические цепи от токов перегрузки и короткого замыкания, применяются во вводно-распределительных щитах жилых и административных зданий, и в промышленности. Автоматические выключатели ВА-105 обладают высокой механической и электрической износостойкостью — в 20 000 и 10 000 циклов соответственно. В серии предусмотрена возможность применения независимых расцепителей на переменный и постоянный ток, а также возможность установки устройств на аппараты гребенчатых шин типа PIN
Принцип действия ВА: при перегрузках в защищаемой цепи протекающий через аппарат ток нагревает биметаллическую пластину, нагреваясь пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления, при коротком замыкании в защищаемой цепи многократно возрастает ток, параллельно возрастает ток, проходящий через электромагнитную катушку автоматического выключателя, магнитное поле повышается и перемещает сердечник, воздействующий на рычаг свободного расцепления, подвижный контакт отходит от неподвижного, и аппарат разрывает цепь..
Технические характеристики:
Модульный автоматический выключатель (автомат)
Глубина установочная (встраив.): 73мм
Номинальный ток: 50А
Характеристика срабатывания (кривая тока): С
Количество полюсов: 3
Номинальная отключающая способность: 10 кАn
n
- Артикул: 13182DEK
- Артикул поставщика: 13182DEK_
- Количество полюсов: 3
- Назначение: Розетки/линии с умеренными пусковыми токами
- Номинальная отключающая способность: 10кА
- Номинальное напряжение: 400В
- Номинальный ток: 50А
- Тип устройства: Автоматический выключатель с тепловым расцепителем
- Торговая марка: DEKraft
- Характеристика срабатывания: C
