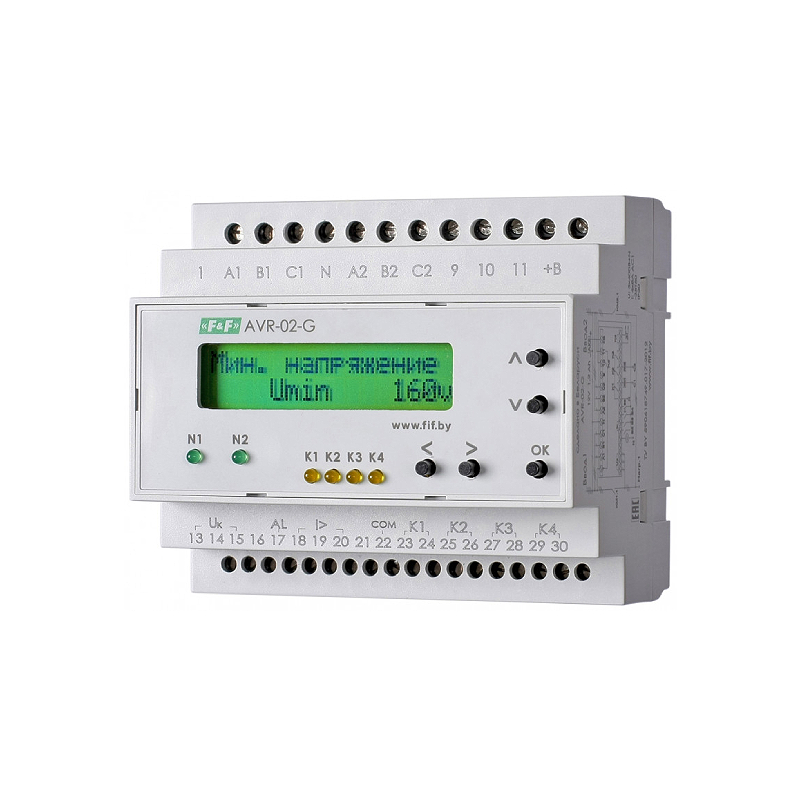

Устройство управления резервным питанием F&F AVR-02-G NEW

Устройство управления AVR-02-G предназначено для построения блоков АВР с двумя вводами питания (двумя сетевыми вводами или сетевой ввод и ввод от генератора), с секционным выключателем, с одной или двумя нагрузками.
Функциональные возможности
Контроль наличия фаз
Контроль минимального и максимального напряжения в фазах
Контроль чередования, слипания фаз
Контроль асимметрии
Управление контакторами и моторными приводами
Контроль положения контакторов (моторных приводов)
Контроль срабатывания выключателей по сверхтоку
Формирование напряжения оперативного питания
Выбор приоритета вводов
Формирование сигнала запуска генератора
Формирование сигнала “Авария”
Ограничение доступа к настройкам вводом PIN-кода
Пуско-наладочный режим
Возможность работы от внешнего источника питания
Сохранение работоспособности в диапазоне напряжений от 24 до 450В
Использование в однофазных цепях
Автоматического включения резервного питания в соответствии с заданным алгоритмом
Защиты потребителей напряжением до 400В
Установки времени срабатывания АВР при отключении и восстановлении основного питания
Ручного управления исполнительными аппаратами
Индикации наличия и качества напряжения на вводах
Индикации состояния («включено», «отключено», «авария») исполнительных аппаратов
Индикации режимов работы
Электрических и программных блокировок исполнительных аппаратов при различных режимах работы
Контроль резервной линии от генератора
Принцип работы
Устройство управления AVR-02-G контролирует напряжение на основном вводе трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка подключается к вводу с помощью внешнего силового аппарата (контактора, автоматического выключателя с моторным приводом и т.п.) через контакт реле AVR-02-G. При аварии основного ввода нагрузка переключается на резервный. При восстановлении питания на основном вводе нагрузка переключается на него. Изделие имеет входы контроля положения и входы контроля – аварийных контактов силового аппарата. По ним определяется его состояние, не допускается “встречное” включение вводов и подключение исправного ввода на аварийную линию питания нагрузки. Допустимые пределы напряжения и временные параметры переключения устанавливаются с лицевой панели AVR-02-G. Питание осуществляется от контролируемых вводов.
