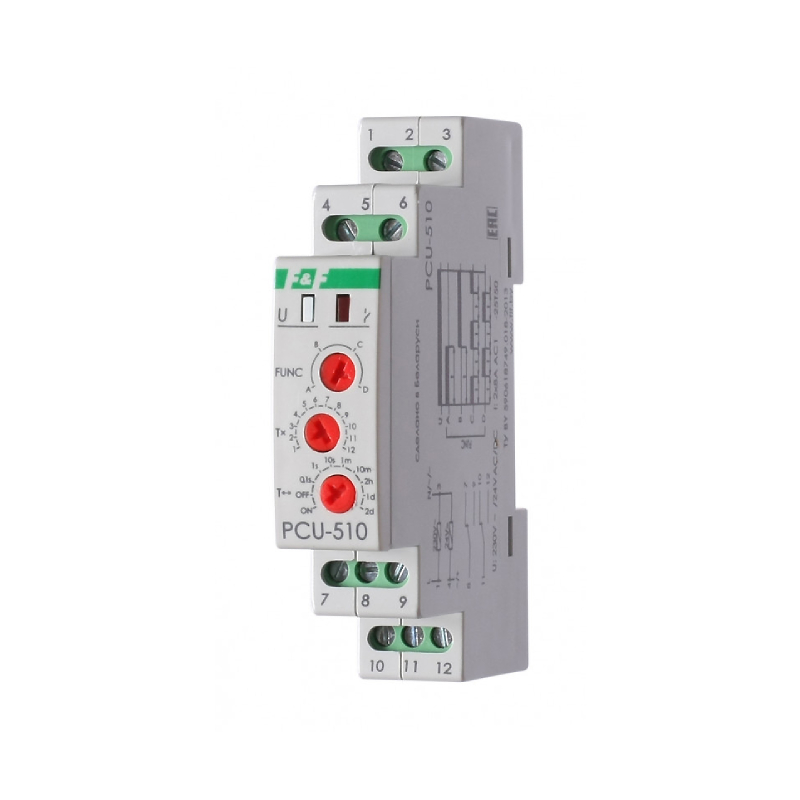

Реле времени программируемое PCU-510, 230В, 50Гц, 24В АС/DC, 2NO/NC, 8А F&F

Реле времени программируемое PCU-510 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени. Принцип работы: Включение нагрузки на время t (А) После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11. Задержка включения (В) После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания. Циклическая работа с задержкой выключения (С) После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11 на время t, после чего циклы повторяются до отключения питания. Циклическая работа с задержкой включения (D) Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.n
n

• Артикул: 311100862_
• Артикул поставщика: 000-00-9-068
• Тип: Реле
• Степень защиты IP: 20
• Способ установки: На DIN-рейку
• Тип Реле / Устройства: Времени
• Тип тока управления: Переменный / Постоянный (AC/DC)
