3,510 ₸

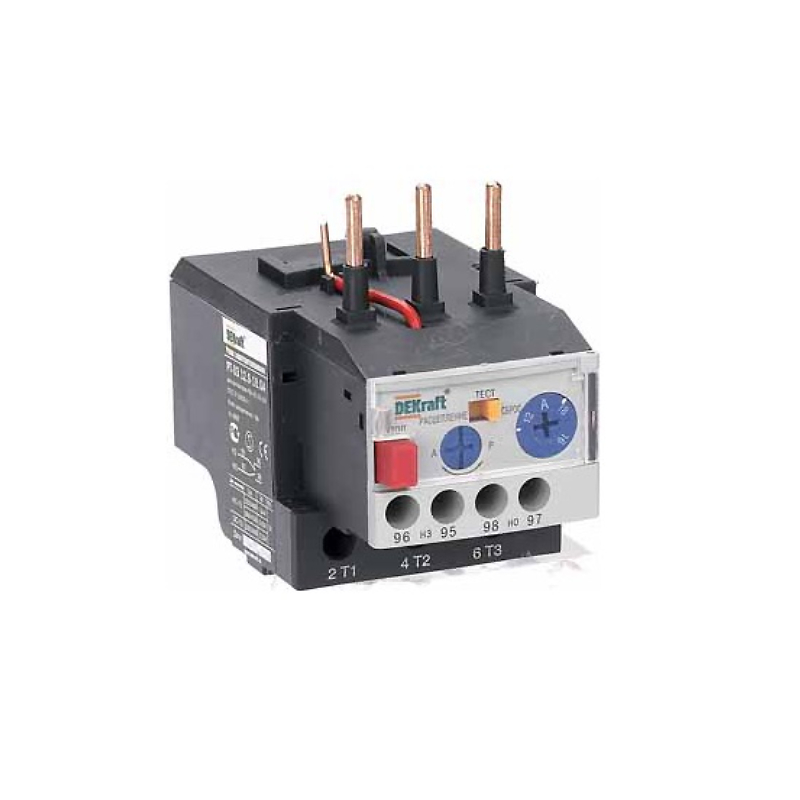

Тепловое реле РТ-103 DEKraft – это прибор электрический реагирующий на изменение тепловых характеристик, предназначены для предотвращения нагревания, защита электродвигателей, коммутация электроприборов и электрических потребителей при коротком замыкании и перегрузке. Оборудован биметаллической пластиной на каждом полюсе, которая при больших нагрузках изгибается и размыкает цепь. Имеет регулируемый диапазон тока от 1,8 до 2,5 А.
Тепловое реле перегрузки РТ-103 защищает цепи переменного тока и электродвигатели от:
перегрузки (возникает при превышении расчётных нагрузок двигателя), ассиметрии фаз (падение напряжения в одной из фаз, причиной может быть: несбалансированная нагрузка; недостаточная площадь контакта при подключении двигателя; слабая затяжка одного из контактов. Асимметрия фаз приводит к сильному нагреву, вибрациям, разрушениям подшипников и обмоток электродвигателя. При асимметрии фаз масштаба 50% срок службы двигателя снижается в 5-10 раз), затянутого пуска (пуск двигателя, который происходит в плохих условиях, например, при блокировке ротора или когда двигатель не выходит на номинальную скорость), заклинивания ротора (механическое повреждение ротора, при котором что-то препятствует его вращению). Таким образом, использование теплового реле предотвращает поломку электродвигателя и продлевает срок его службы.
Принцип действия: при повышении значения протекающего через реле РТ-103 тока, биметаллическая пластина реле, размещённая в каждом полюсе, начинает изгибаться, когда ток достигает величину 1.1 x заданное значение тока установки — изгиб пластины становится таким, что она размыкает контакт и электродвигатель отключается от сети.
Технические характеристики
Реле перегрузки тепловое
Способ монтажа: непосредственное крепление к контакторам
Количество вспомогат. нормально замкнутых (НЗ) контактов: 1
Количество вспомогат. нормально разомкнутых (НО) контактов: 1
Для контакторов номинальной мощностью: 9-18 А
Регулируемый диапазон тока: 1.8…2.5 Аn
n
- Артикул: 23109DEK
- Артикул поставщика: 23109DEK
- Регулируемый диапазон тока: 1,8-2,5А
- Торговая марка: DEKraft
