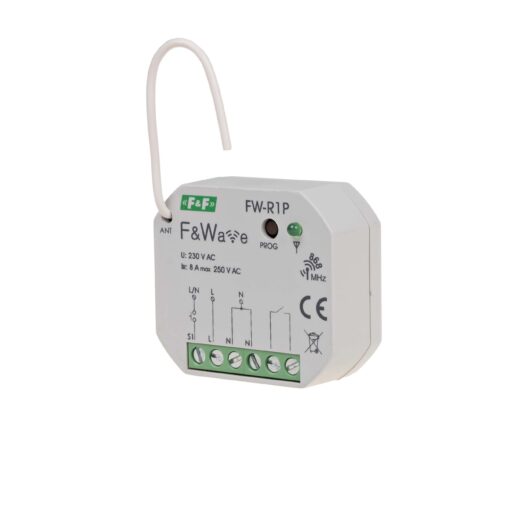

Реле нагрузки F&F FW-R1P до 8 передатч., в монтаж. коробку Ø60мм NEW

Модуль FW-R1P предназначен для дистанционного управления по радиоканалу (включить/выключить) освещением, вентиляцией, поливом, воротами, калитками, отоплением, другим оборудованием и энергопотребителями.

Принцип работы
Основной режим работы – управление нагрузкой по радиоканалу. Реле принимает сигнал от пульта или передатчика и замыкает/размыкает исполнительный контакт, тем самым включая/отключая нагрузку.
Реле имеет вход управления, на который подается сигнал от L или N через моностабильную кнопку, который также служит для включения/выключения нагрузки.
Дистанционное управление модулем FW-R1P осуществляется при помощи следующих передатчиков и пультов F&Wave:
– FW-RC10 и FW-RC4 – 10 и 4-канальные пульты дистанционного управления;
– FW-WSO2 – 2-клавишные выключатели для дистанционного управления (напряжение питания от аккумулятора 3В DC, монтаж на плоскость);
– FW-RC5 – 5-канальный передатчик по радиоканалу (напряжение питания от аккумулятора 3В DC, с входами местного управления и отдельными входами ON (сценарий «Вкл. ВСЕ») и OFF (сценарий «Выкл. ВСЕ»);
– FW-RC4AC – 4-канальный передатчик по радиоканалу (напряжение питания 230 В АС, с входами местного управления и возможность изменения конфигурации входов S1 и S2 на функцию ON (сценарий «Вкл. ВСЕ») и (или) OFF (сценарий «Выкл. ВСЕ»);
– FW-GS-W/B – 4 канальный передатчик по радиоканалу, сенсорный, материал – стекло, исполнение черное и белое.

* Диапазон до 100 м в открытом пространстве без наличия посторонних факторов. При наличии строительных конструкций и при наличии источников помех (линий электропередач, передатчиков и т.д.) фактический диапазон может быть меньше.

Особенности
– одноканальное бистабильное реле с питанием 230 В;
– возможность управления модулем с 8-ми пультов;
– местное управление – возможность управлять реле непосредственно подключенным к входу моностабильным выключателем (без фиксации);
– отделенный выход с контактом NO (нормально открытый) с нагрузочной способностью 16 А (АС-1);
– ретрансляция сигналов управления – позволяет увеличить дальность радиосвязи;
– встроенная электронная тепловая защита – предохраняет устройство от повреждения в случае перегрузки.

Технические характеристики
Тип реле
Артикул EA14.002.006
Код ETIM EC000436
Напряжение питания 85-265 В AC/DC
Потребляемая мощность:
– в рабочем режиме 0,6 Вт
– в режиме ожидания 0,25 Вт
Частота радиоканала 868 МГц
Максимальная дальность действия 100 м
Максимальный коммутируемый ток 16 А AC-1/250В AC
Контакт 1NO
Вход управления 1 контактный, управляемый уровнем L или N
Напряжение на управляющем входе 85-265 В AC/DC
Максимальный ток входа <1 мА Диапазон рабочих температур -25 - +65 ºC Степень загрязнения среды 2 Категория перенапряжения III Коммутационная износостойкость 100000 циклов Подключение винтовые зажимы, 2,5 мм2 Степень защиты IP20 Тип корпуса PDTN Габариты (ШхВхГ) 48x43x20 мм Монтаж в монтажную коробку Ø60мм
