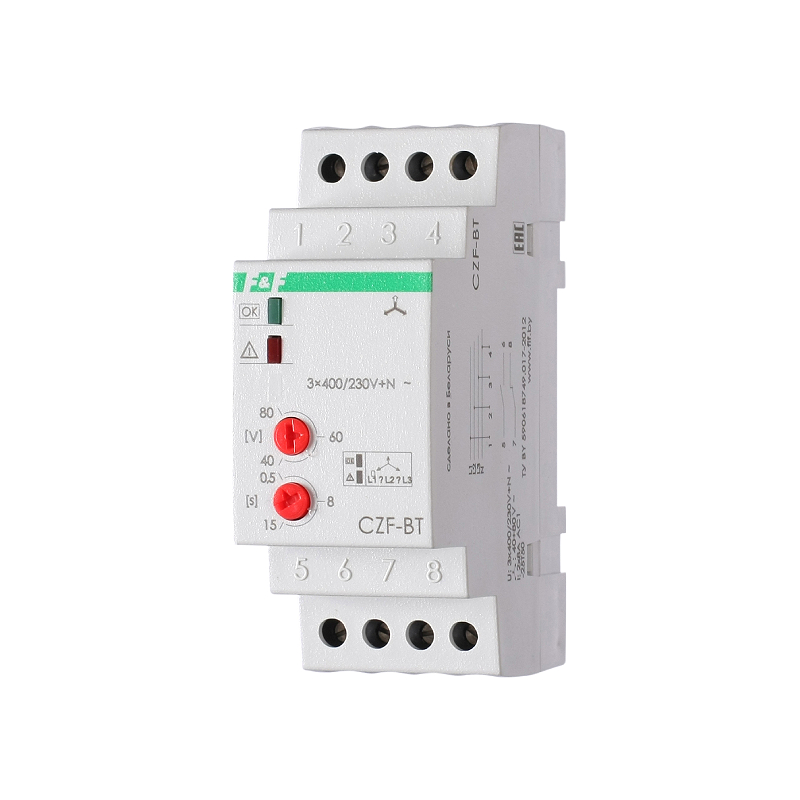

Реле контроля фаз CZF-BT F&F E-PRO

Назначение
Автомат защиты электродвигателей CZF-BT предназначен для защиты электродвигателей и элек-троустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, повышения напряжения более 260В, снижения напряжения ниже 160В, обрыва нулевого провода.
Принцип работы
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 5,6 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с регулируемой задержкой 0,5-15 с. В случае снижения напряжения менее 160В изделие выключается с задержкой 5 с. В случаях отсутствия хотя бы одной из фаз, повышения напряжения более 260В изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.n
n

• Артикул: 9167_
• Артикул поставщика: 000-00-9-167
• Тип: Реле
• Кол-во у Поставщика: 17
• Напряжение питания, В/Гц: 3х400/230+N / 50
• Диапазон рабочих температур, °С: -25…+50
• Степень защиты IP: 20
