Назначение

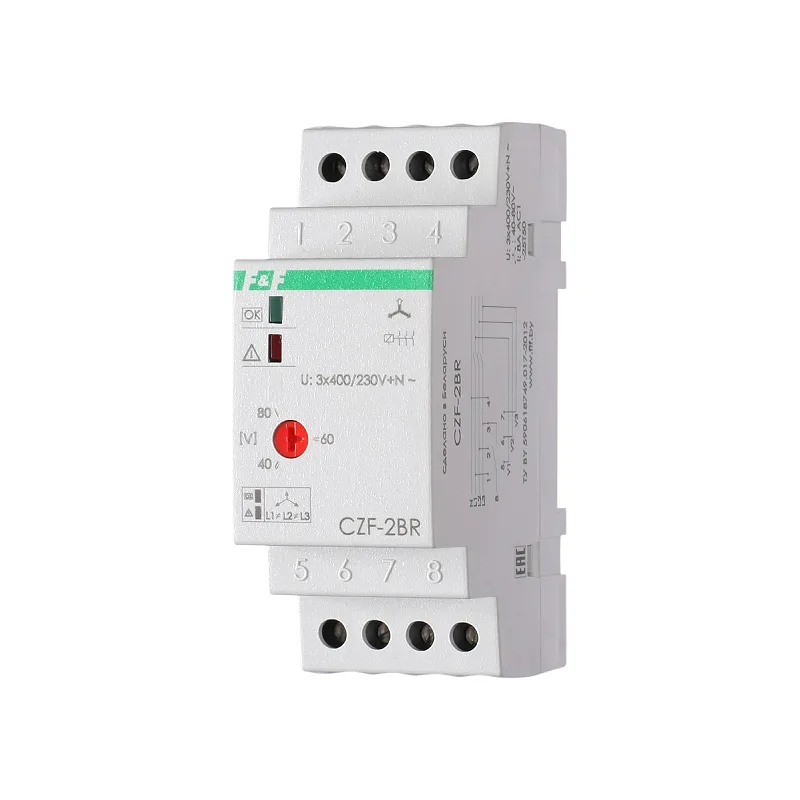

Реле CZF-2BR предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, снижение напряжения меньше установленной величины, асимметрии напряжения, повреждения контактов контактора.
Принцип работы
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 7,8 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2 случае происходит с задержкой 3-5 сек. В случае 1 изделие выключается с задержкой 0,1 сек. Включение происходит автоматически после восстановления сетевого напряжения питания. В случае 3 включение изделия происходит после полного снятия напряжения и последующей его подаче.n
n
- Артикул: 9179_
- Артикул поставщика: 000-00-9-179
- Тип: Реле
- Кол-во у Поставщика: 7
- Напряжение питания, В/Гц: 3х400/230+N / 50
- Диапазон рабочих температур, °С: -25…+50
