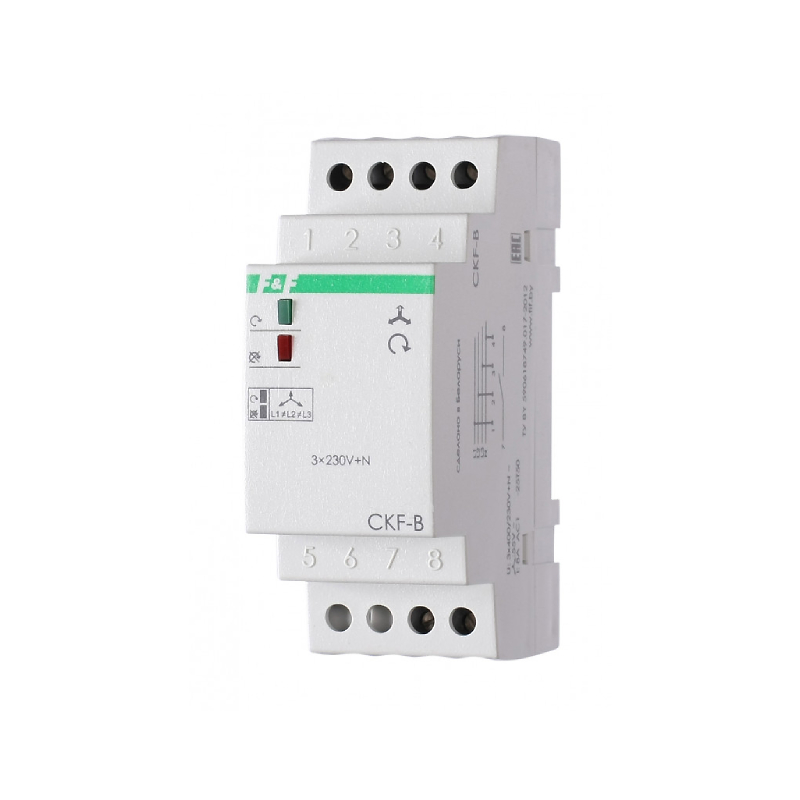

Реле контроля фаз CKF-B, 55В, 3-5с, 1NO F&F

Автомат защиты электродвигателей CKF-B предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода, чередования фаз.
Принцип работы
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 7, 8 замкнуты и на  катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с задержкой 3-5 с. В случае отсутствия хотя бы одной из фаз, обрыва нулевого провода и нарушения чередования фаз изделие выключается с задержкой 0,1 с. Включение  происходит  автоматически после восстановления сетевого  напряжения питания.n
n

• Артикул: 311100871_
• Артикул поставщика: 000-00-9-173
• Напряжение питания, В/Гц: 3×230+N / 50
• Максимальный коммутируемый ток, А: 8 АС-1 / 250 В
• Диапазон рабочих температур, °С: -25…+50
• Максимальный коммутируемый ток, А: 8 АС-1 / 250 В
• Диапазон рабочих температур, °С: -25…+50
• Степень защиты IP: 20
