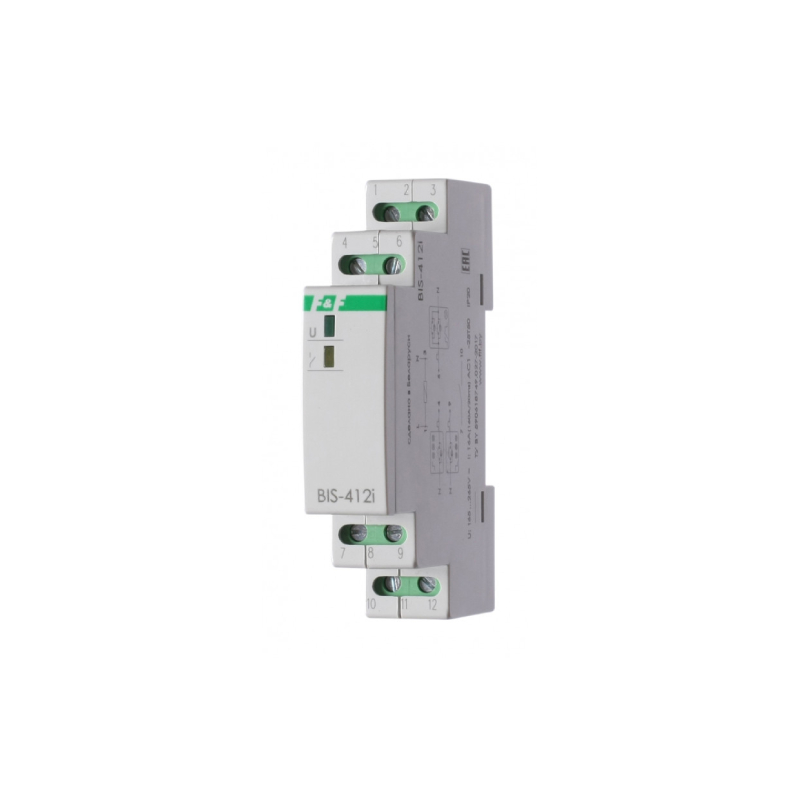

Реле импульсное F&F BIS-412i (LED), 16А NEW

Удобный прибор для управления группами освещения. Рассчитан на нагрузку с большими пусковыми токами.

Назначение
Предназначено для управления одной нагрузкой: включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. У реле три независимых входа управления, что позволяет использовать для группового режима работы. Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам, а управление отдельным реле в группе – по индивидуальному входу. Например, включение и выключение освещения всех этажей гостиницы (групповые входы) или управление освещением каждого этажа (индивидуальные входы).

Особенности:
– гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
– нет память контактов;
– возможно подключение выключателей кнопочного типа с подсветкой;
– максимальный ток нагрузки 16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms);

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/ выключением электроустановки.

Принцип работы:
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Особенностью реле является возможность управлять нагрузкой по трем независимым входам управления, которые предназначены:
– включить/выключить нагрузку (контакт 6), управление осуществляется выключателями SB1…SB1n кнопочного типа, параллельно соединенными между собой;
– выключить нагрузку (контакт 9), управление осуществляется выключателем SB3 кнопочного типа;
– включить нагрузку (контакт 4), управление осуществляется выключателем SB2 кнопочного типа.
