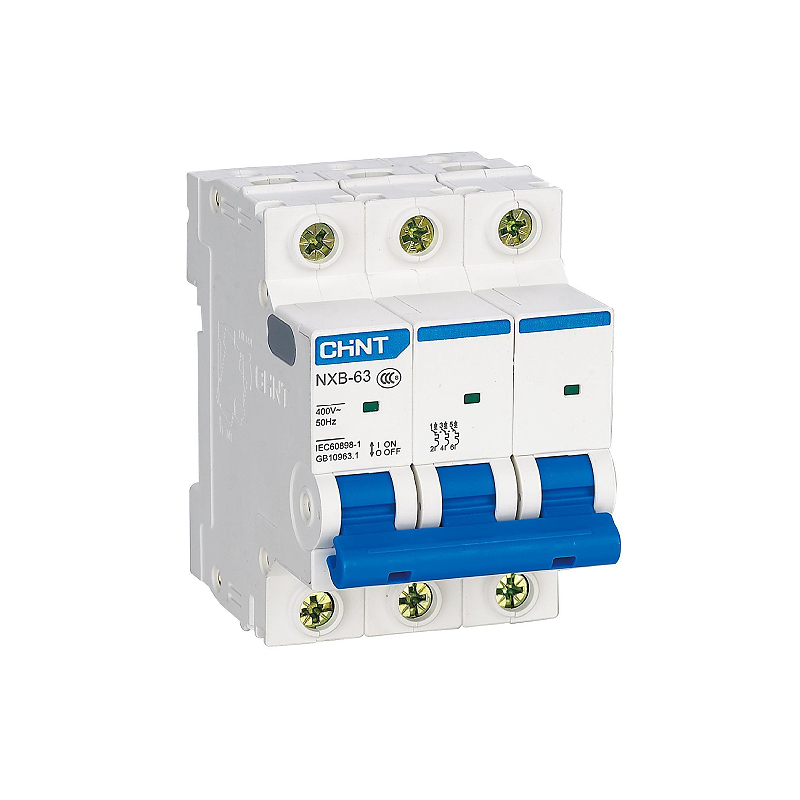

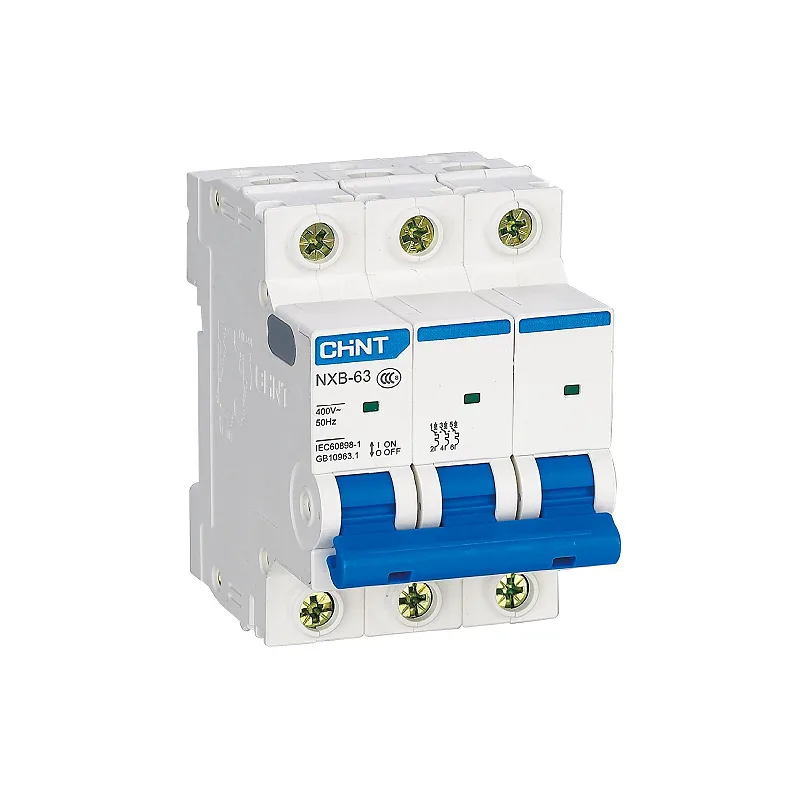

Предназначены для применения в сетях переменного тока частотой 50/60 Гц напряжением 230/400 В и номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий.
Автоматические выключатели серии NXB-63H могут оснащаться следующими дополнительными устройствами:
вспомогательный контакт состояния AX-X1;
сигнальный контакт аварийного срабатывания AL-X1;
независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
Основные характеристики:
Номинальный ток: 25А
Количество полюсов: 3P
Тип характеристики мгновенного срабатывания: C
Отключающая способность: 10000 A
Категория применения: A
Класс токоограничения: 3
Механическая износостойкость: 20000 циклов В/О
Электрическая износостойкость: 10000 циклов В/О
Габаритные размеры (ШхВхГ): 54×81х78 мм
Монтаж: на симметричную DIN-рейку 35 мм
Подключение: кабель, гребенчатые шины типа PIN
Подключение нагрузки: сверху или снизу
Сигнализация: окошко индикации положения главных контактовn
n
- Артикул: 120300261_
- Артикул поставщика: 813873
- Тип: Автоматический выключатель
- Количество полюсов: 3
- Степень защиты IP: 20
- Номинальная отключающая способность: 10кА
- Номинальное напряжение: 400В
- Номинальный ток: 25 А
- Тип установки: На DIN-рейку
- Торговая марка: CHINT
