Ящики силовые ЯРВ, ЯБПВУ, ЯРП

Ящики силовые ЯРВ, ЯБПВУ, ЯРП

Силовые ящики ЯРВ, ЯБПВУ и ЯРП предназначены для нечастых неавтоматических коммутаций электрических цепей и защиты оборудования. промышленного энергораспределения, которую представляет расширенный технический раздел рубильники в нашем каталоге. Основная техническая задача этой категории — обеспечить видимый разрыв цепи и надежную защиту фидеров с помощью плавких вставок. на ручном управлении. Использование металлических корпусов с блокировкой двери исключает доступ к токоведущим частям.

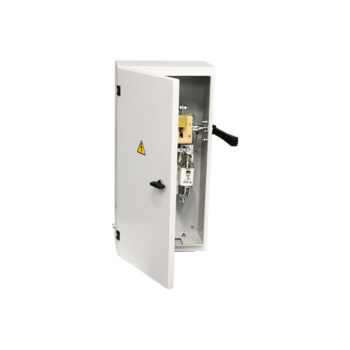

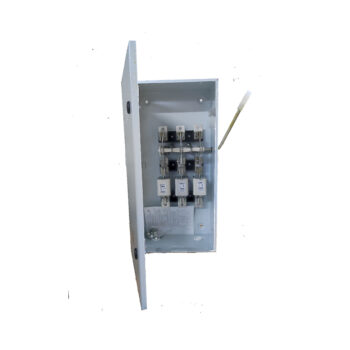

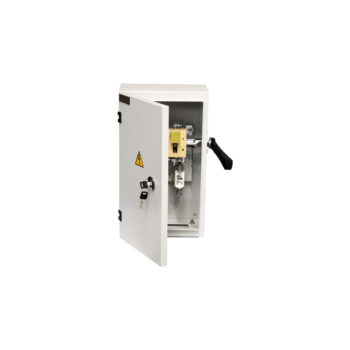

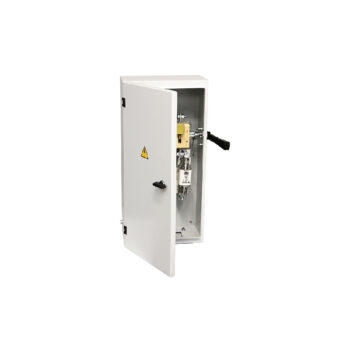

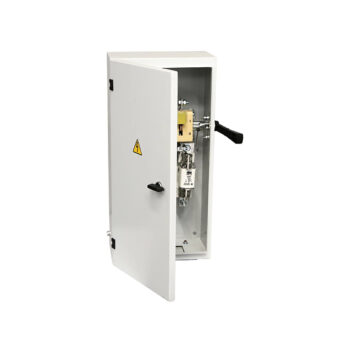

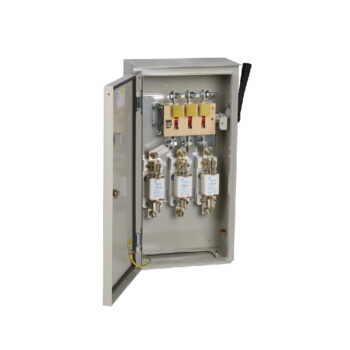

Ящики ЯРП и ЯРВ: рубильники с предохранителями

Выбор конкретной модификации зависит от номинального тока (от 100А до 630А) и требуемой степени защиты корпуса. ЯРП (ящик с рубильником и предохранителями) и ЯРВ (ящик с рубильником выносным) обеспечивают коммутацию токов в сетях 380В. В щитовом монтаже для аналогичных целей часто применяются открытые выключатели разъединители ВР 32, однако ящики обеспечивают законченное решение в собственной оболочке. Износ контактных ножей минимизирован использованием качественной меди с лужением и надежной дугогасительной системы. Стык рукоятки с механизмом точный. Медь жил в зажимах под защитой предохранителей ПН или ППНИ.

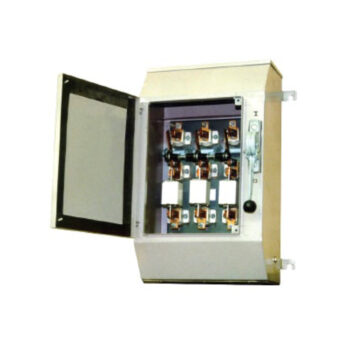

Блоки ЯБПВУ и защита IP54

Для эксплуатации в тяжелых условиях запыленности и влажности применяются блоки ЯБПВУ-1 со степенью защиты IP54. Механическая блокировка крышки предотвращает ее открытие при замкнутых контактах рубильника, что критично для безопасности персонала. Любой люфт в месте крепления силовых шин исключен жесткостью диэлектрических изоляторов. Ход процесса включения виден по положению боковой рукоятки.

Критерии технического отбора силовых ящиков

• Номинальный ток: строгое соответствие (100А, 250А, 400А, 630А) расчетной нагрузке подключаемого участка.
• Степень защиты (IP): использование IP31 для сухих цехов или IP54 для наружной и влажной установки.
• Тип предохранителей: подбор габарита плавких вставок согласно отключающей способности сети.
• Климатическое исполнение: выбор У1 для работы под открытым небом или У3 для закрытых помещений.

При инсталляции ящиков ЯРП/ЯРВ необходимо обеспечить надежное заземление корпуса и соблюдение регламентных зазоров для обслуживания. Тщательная проверка состояния контактных губок рубильника обязательна перед каждым включением под нагрузкой. Ошибки в выборе сечения подводящего кабеля ведут к перегреву вводных клемм и оплавлению изоляции. Профессиональные ящики IEK и EKT обеспечивают техническую долговечность каждой точки силового ввода.
