Жёсткая гладкая ПВХ

Жёсткая гладкая ПВХ

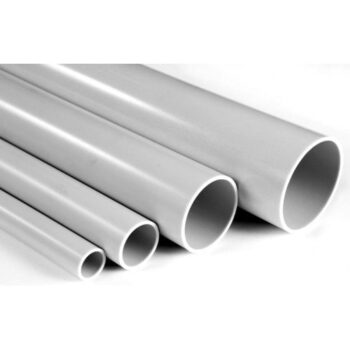

Жесткие гладкие трубы из поливинилхлорида (ПВХ) представляют собой технический стандарт для организации открытой и скрытой электропроводки на объектах любого типа. Эта группа товаров входит в широкий раздел трубы, предназначенный для капитальной защиты кабельных трасс. Основная задача этой категории — обеспечить надежную механическую защиту кабеля и локализацию возгорания при коротком замыкании. Материал не поддерживает горение и обладает диэлектрическими свойствами, что исключает поражение током при повреждении основной изоляции проводника. Порядок в инженерных сетях начинается с жесткой трассировки.

Типоразмеры и специфика применения

Выбор диаметра трубы напрямую зависит от сечения и количества жил в прокладываемой линии. Труба ПВХ Ø16мм и Ø20мм оптимальна для разводки цепей освещения и слаботочных систем. Для силовых магистралей применяются диаметры 25мм и 32мм, обеспечивающие необходимый запас внутреннего пространства для охлаждения проводников. В случаях, когда требуется объединение гибких пучков проводов внутри щитов без жесткой оболочки, часто применяют бандаж, но для стационарных трасс гладкая труба незаменима. Магистральные узлы большой плотности требуют использования труб Ø40мм и Ø50мм. Гладкая внутренняя поверхность минимизирует трение при протяжке кабеля. Износ изоляции исключен. Монтаж идет быстро.

Профессиональные решения OBO Bettermann

Для объектов с повышенными требованиями к скорости обслуживания и модернизации используется труба Quick-Pipe M32 со степенью защиты IP 44. Её конструкция позволяет закладывать кабель сбоку без необходимости протягивания через весь канал. Система размыкается и смыкается неограниченное количество раз без потери герметичности. Продукция поставляется стандартными отрезками по 3 метра. Стыковка осуществляется через муфты и угловые соединители. Герметичность соединений гарантирована.

Критерии выбора жестких труб

• Внешний диаметр: соответствие габаритам кабеля с учетом допустимого коэффициента заполнения.
• Прочность на сжатие: способность выдерживать давление бетонной стяжки или механические удары при открытом монтаже.
• Температурный диапазон: стабильность геометрии при колебаниях температуры окружающей среды.
• Степень защиты IP: герметичность узлов сопряжения с распределительными коробками.

При монтаже труб ПВХ на клипсы необходимо соблюдать расчетный шаг для предотвращения провисания трассы под весом кабеля. Тщательная проверка соосности стыков обязательна перед фиксацией крепежа. Ошибки в расчете углов поворота ведут к невозможности замены кабельной линии в будущем без демонтажа трубы. Грамотный подбор жесткой трубы обеспечивает долговечность всей электрической сети объекта.
