Лоток металлический
Металлические кабельные лотки формируют жесткую и защищенную инфраструктуру для прокладки силовых и информационных линий в промышленных, коммерческих и жилых зданиях. Эта категория является фундаментальной составляющей раздела кабеленесущие системы, обеспечивая надежность всей электросети. Основная задача — механическая сохранность кабеля, его трассировка и создание эффективной системы теплоотвода. Использование стальных конструкций позволяет выдерживать значительные весовые нагрузки на больших пролетах без деформации. Порядок в инженерных сетях начинается с выбора правильного типа лотка. эффективно.
Перфорированные и неперфорированные системы

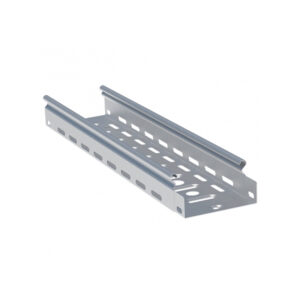

Для стандартного электромонтажа внутри помещений чаще всего применяются листовые лотки. Перфорированный лоток обеспечивает естественную вентиляцию кабелей, предотвращая их перегрев при пиковых нагрузках. Наличие отверстий также упрощает фиксацию кабеля стяжками и своевременный отвод конденсата. Неперфорированные (глухие) модели востребованы там, где требуется максимальная степень защиты от внешней среды. Конструкция становится герметичной при использовании штатных крышек. Износ кабеля исключен.
Проволочные и лестничные решения

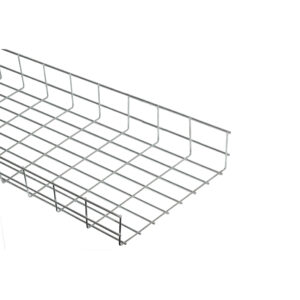

Для специфических условий эксплуатации разработаны специализированные форматы несущих систем. Проволочный лоток незаменим в центрах обработки данных и пищевой промышленности благодаря минимальному весу и открытости для регулярной чистки. Монтаж выполняется без использования сложных аксессуаров. В узлах с тяжелыми кабелями большого сечения и на вертикальных участках применяется лестничный лоток (кабель-рост). Он обладает максимальной несущей способностью. В комбинированных системах прокладки лотки часто работают совместно с такими элементами, как аксессуары для труб ПНД / ПВХ, обеспечивая комплексную защиту. Порядок гарантирован.
Материалы и технический отбор
Долговечность трассы определяется типом антикоррозийного покрытия металла. Сталь, оцинкованная по методу Сендзимира, является стандартом для сухих зон. Для агрессивных сред и наружного монтажа применяется метод горячего цинкования или нержавеющая сталь. Износ материала при стационарной установке практически отсутствует. Любой люфт в соединениях секций недопустим.
Критерии выбора кабельного лотка
- Весовая нагрузка: расчет суммарной массы кабеля на погонный метр с учетом коэффициента запаса.
- Высота борта: соответствие объема кабельной закладки нормам заполнения по ПУЭ (не более 40%).
- Условия среды: подбор типа оцинковки под уровень влажности и химической активности зоны.
- Скорость монтажа: наличие быстроразъемных соединителей для сокращения трудозатрат.
При инсталляции металлических лотков необходимо строго соблюдать шаг установки опорных кронштейнов для исключения прогибов. Тщательная проверка непрерывности контура заземления по всей длине трассы обязательна перед укладкой силовых линий. Ошибки в расчете сечения или типа покрытия ведут к преждевременному выходу системы из строя. Безопасность — это сумма исправных комплектующих. Грамотный подбор кабеленесущих систем обеспечивает долговечность всей энергетической сети объекта.
