Поворот 90 вертикальный внешний

Поворот 90 вертикальный внешний

Вертикальный внешний поворот на 90 градусов обеспечивает корректное изменение геометрии кабельной трассы при обходе архитектурных выступов, балок и перепадов уровней потолка. , которую включают в себя профессиональные аксессуары к лоткам. Главная техническая задача этой категории — сохранить проектный радиус изгиба кабеля, полностью исключая заломы и механическое повреждение изоляции. только при жесткой стыковке всех элементов каркаса. Порядок в кабельных потоках гарантирован точностью фасонных изделий IEK. Все идет по графику.

Типоразмеры и конструктив фасонных изделий IEK

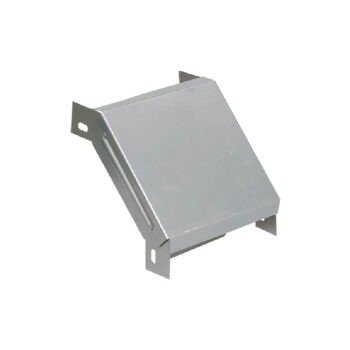

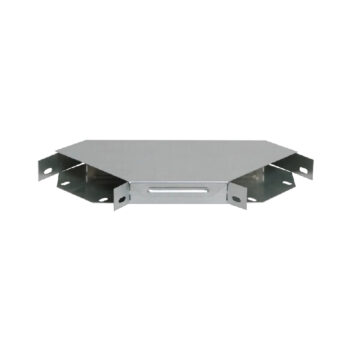

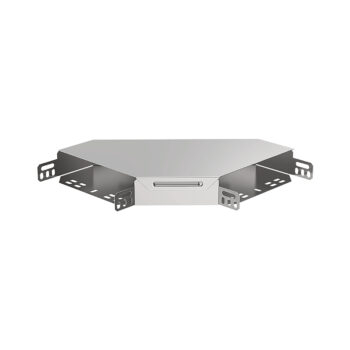

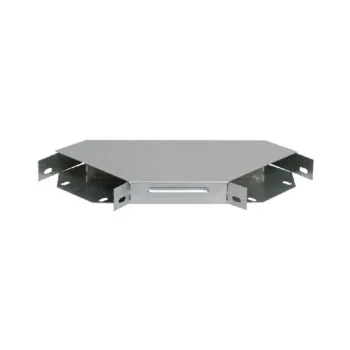

Линейка включает аксессуары с высотой борта 50 мм и шириной основания от 50 до 200 мм. Использование поворотов серий 50х50, 50х100 и 50х200 позволяет строить магистрали любой пропускной способности без сужения полезного сечения. Изделия выполнены из оцинкованной по методу Сендзимира стали, что гарантирует стойкость к коррозии в промышленных и складских зонах. стального короба. Стык деталей точный.

Безопасность изгиба и монтажные особенности

Плавная геометрия внешнего поворота предотвращает перетирание оболочки кабеля об острые кромки при протяжке лебедкой. Для фиксации таких узлов к перекрытиям используются качественные держатели, подвесы и потолочные скобы, обеспечивающие расчетную грузоподъемность. Стыковка с прямыми секциями лотка осуществляется с помощью стандартных соединителей и винтовых групп. Любой люфт в месте соединения ведет к потере электрической непрерывности заземляющего контура всей системы. Медь внутри в полной сохранности.

Критерии технического отбора вертикальных поворотов

• Габариты основания: строгий подбор ширины (50, 100 или 200 мм) под размеры основной магистрали.
• Радиус изгиба: соответствие параметров фасонного элемента требованиям по допустимому изгибу силовых жил.
• Толщина металла: сохранение несущей способности узла при максимальном заполнении лотка кабелем.
• Жесткость фиксации: наличие калиброванных отверстий для плотной посадки соединительных пластин.

При инсталляции вертикальных внешних поворотов необходимо обеспечить соосность всех участков системы перед финальной затяжкой метизов. Тщательная проверка отсутствия зазоров на стыках обязательна перед началом укладки проводников. Ошибки в ориентации угла (использование внутреннего поворота вместо внешнего) блокируют монтаж всей ветки. Фасонные элементы IEK обеспечивают техническую долговечность кабельной инфраструктуры объекта.
