Кронштейны
Кронштейны являются силовым фундаментом для монтажа кабельных лотков, осветительных приборов и распределительного оборудования на вертикальные поверхности. Основная задача этой категории — восприятие расчетных весовых нагрузок и обеспечение жесткой фиксации трасс вдоль стен или опор. , которую включают в себя профессиональные аксессуары к лоткам. Без точного подбора несущей способности кронштейна невозможно гарантировать отсутствие прогибов и обрушения системы под весом кабельных жгутов. Порядок в инженерных сетях начинается с надежной опоры.

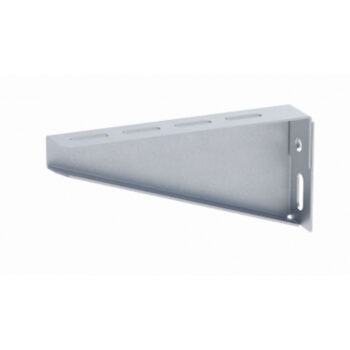

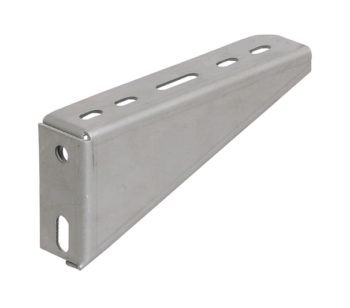

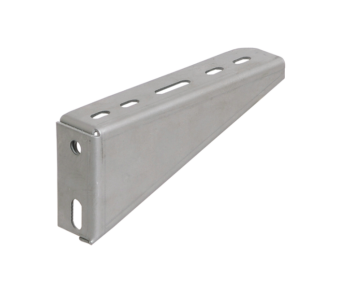

Настенные решения EKT и IEK
Для организации горизонтальных кабельных коридоров применяются консольные кронштейны с различным вылетом основания. Линейки от IEK и EKT в типоразмерах от 100 до 400 мм позволяют подобрать оптимальную опору под конкретную ширину лотка. Профиль из стали расчетной толщины обеспечивает устойчивость к статическим нагрузкам и вибрациям. Порошковое или гальваническое покрытие защищает металл от коррозии. Износ материала практически исключен. Фиксация лотка к полке кронштейна выполняется через стандартные технологические отверстия. Трасса монолитна.

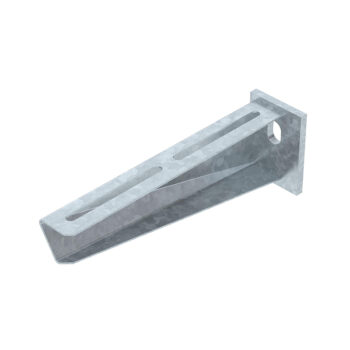

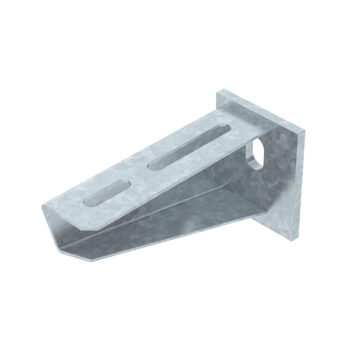

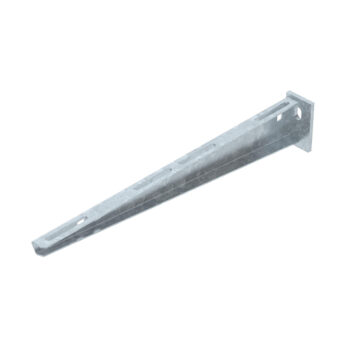

Кронштейны с опорной траверсой серии FT
В проектах с повышенными требованиями к грузоподъемности используются усиленные конструкции. Кронштейн с опорной траверсой (FT) распределяет вес оборудования более равномерно, минимизируя плечо рычага на точку крепления к стене. Для систем, требующих подвеса к потолку, наряду с кронштейнами применяются держатели, подвесы и потолочные скобы, обеспечивающие многоуровневое размещение коммуникаций. Модели с основанием от 100 до 400 мм адаптированы для тяжелых лестничных лотков и промышленных систем освещения. Сталь марки E-PRO проходит строгий контроль качества на соответствие пределу текучести. Порядок в силовых сборках гарантирован прецизионной геометрией узла. Люфты отсутствуют.
Технические критерии выбора опорных конструкций
- Длина вылета основания: соответствие габаритам устанавливаемого лотка (100, 200, 300 или 400 мм).
- Максимальная нагрузка: расчет веса кабельных линий с учетом коэффициента запаса (не менее 1.5).
- Тип антикоррозийного покрытия: подбор исполнения для сухих помещений или агрессивных уличных сред.
- Методика фиксации к стене: совместимость отверстий с параметрами анкерного крепежа или дюбелей.
При инсталляции кронштейнов необходимо строго соблюдать шаг установки для исключения провисания лотка. Тщательная проверка вертикальности монтажа обязательна перед окончательной затяжкой анкерных болтов. Ошибки в выборе длины консоли ведут к невозможности корректной прокладки кабеля или перегрузке узла крепления. Грамотный подбор кронштейнов обеспечивает долговечность всей электрической сети объекта.
