Тройник соединительный для трубы

Тройник соединительный для трубы

Соединительные тройники предназначены для выполнения Т-образных разветвлений жестких и гофрированных труб при монтаже кабельных трасс. формирования инженерных сетей, которую представляют различные аксессуары для труб ПНД / ПВХ в нашем ассортименте. Основная техническая задача этой категории — обеспечить герметичный и механически прочный узел разделения потоков проводников без нарушения защитной оболочки линии. на стыковку. Использование тройников исключает необходимость изгиба самих труб под опасными углами, сохраняя целостность изоляции кабеля при протяжке. Трасса под защитой.

Типоразмеры и стандарты Quick-pipe

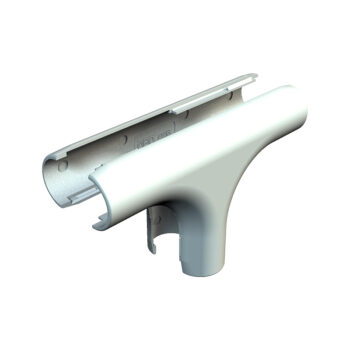

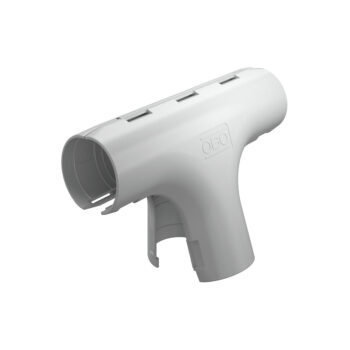

Линейка соединителей включает модели под диаметры 16, 20, 25 и 32 мм, обеспечивая совместимость с большинством серий электромонтажных труб. Профессиональные решения, такие как OBO Bettermann 2953 T M32 и изделия серии E-PRO Quick-pipe, отличаются возможностью открытого монтажа: крышка тройника легко защелкивается после укладки кабеля. Для жесткой фиксации труб к поверхности до и после тройника используется стандартный крепеж-клипса для труб, обеспечивающий соосность всей системы. Износ полимера минимизирован использованием ударопрочного безгалогенного пластика. Стык патрубка с трубой точный. Медь жил в зажимах под защитой. Каждый элемент откалиброван под стандартные метрические размеры.

Техническая стойкость и климатическое исполнение

Тройники в светло-сером исполнении (LGR) обладают повышенной стойкостью к ультрафиолету и сохраняют прочность в широком диапазоне температур. Высокий индекс защиты узла предотвращает попадание пыли и конденсата внутрь защитного канала. Любой люфт в месте захода трубы исключен точностью геометрии внутренних посадочных мест. Ход монтажа виден наглядно.

Критерии технического отбора соединительных тройников

• Внешний диаметр трубы: строгое соответствие (16 мм, 20 мм, 25 мм или 32 мм) параметрам монтируемого канала.
• Тип конструкции: выбор разъемных моделей (Quick-pipe) для удобства обслуживания или глухих для максимальной герметичности.
• Материал корпуса: предпочтение негорючим полимерам (ПВХ, ПА) для обеспечения пожарной безопасности объекта.
• Степень защиты (IP): подбор индекса защиты согласно условиям эксплуатации помещения или наружной зоны.

При инсталляции тройников необходимо обеспечить ровный срез торцов труб для исключения перекосов и щелей в узле соединения. Тщательная проверка надежности защелкивания крышек обязательна перед окончательной сдачей трассы в эксплуатацию. Ошибки в подборе диаметра ведут к разгерметизации канала и риску повреждения кабеля острыми кромками. Профессиональные тройники OBO и E-PRO обеспечивают техническую долговечность каждой точки разветвления трассы.
