Провод для воздушных линий передач

Провода для воздушных линий (ВЛ) обеспечивают транспорт электроэнергии от магистральных подстанций к конечным потребителям по опорам. региональной электрификации, входящая в широкий раздел кабель / провод для силовых сетей. Главная техническая задача этой категории — обеспечить баланс между высокой электропроводимостью и механической прочностью при воздействии гололеда, ветра и тяжения. Порядок в энергосетях начинается с подбора правильного сердечника и типа защиты.

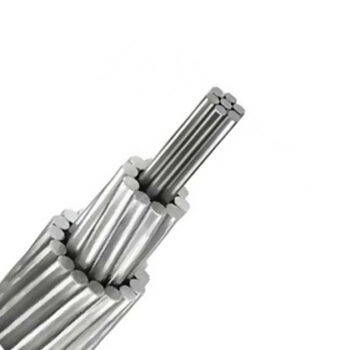

Неизолированные провода марок А и АС

Алюминиевый неизолированный провод марки А состоит из скрученных проволок и применяется в сетях, где не требуются экстремальные пролеты. Для магистральных линий с большими расстояниями между опорами используется провод АС со стальным сердечником. Сталь принимает на себя всю механическую нагрузку, предотвращая обрыв при обледенении. Износ металла минимизирован отсутствием внутреннего трения в жгуте. Стык в зажимах жесткий. Алюминий гарантирует легкость системы при сохранении проводимости.

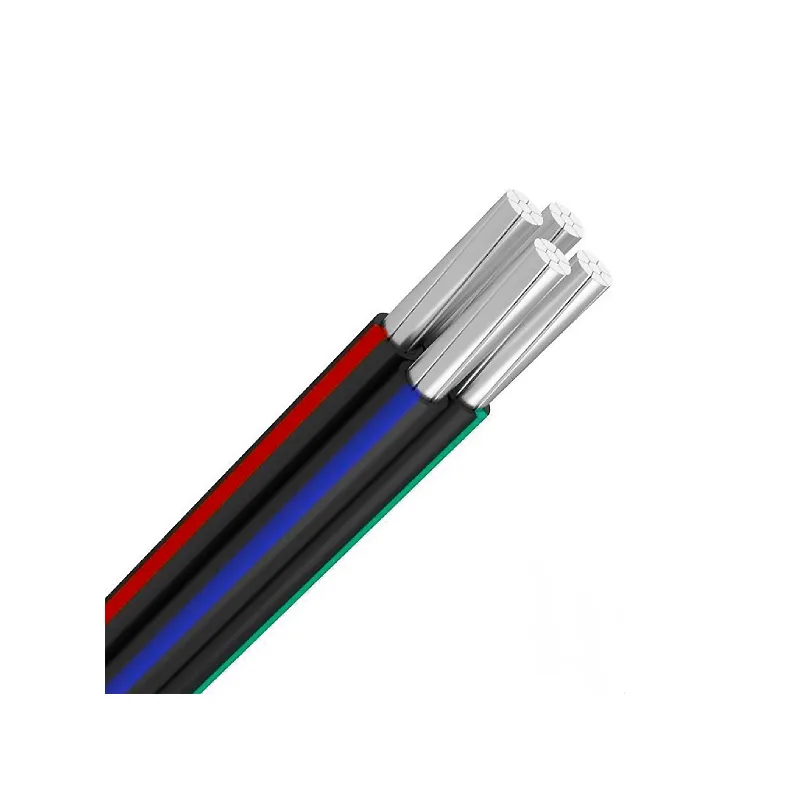

Самонесущие изолированные провода СИП-3 и СИП-4

Технология СИП радикально снижает аварийность на линиях за счет исключения коротких замыканий при схлестывании фаз. В отличие от гибких проводников, которые представляет кабель для нестационарной прокладки, провода СИП рассчитаны на жесткую фиксацию в натянутом состоянии. Четырехжильный СИП-4 без отдельного несущего троса применяется для ответвлений к вводам в здания. Одножильный СИП-3 в защитной изоляции предназначен для высоковольтных сетей до 35 кВ. Любой перехлест ветками деревьев больше не приводит к пожару. Стык с арматурой точный. Медь здесь уступает алюминию в экономике и массе.

Техническая выносливость и климатическая стойкость

Использование светостабилизированного полиэтилена в СИП гарантирует сохранность оболочки под прямым воздействием ультрафиолета десятилетиями. Неизолированные провода АС проходят цикл пассивации металла для защиты от коррозии в промышленных зонах.

Критерии технического отбора провода для ВЛ

• Механическая прочность: подбор стального сердечника (АС) исходя из длины пролета и ветрового района.
• Тип изоляции: выбор между голым проводом для открытых пространств и СИП для населенных пунктов.
• Номинальное напряжение: строгое соответствие марки провода классу линии (0,4 кВ, 10 кВ или 35 кВ).
• Сечение алюминия: расчет исходя из передаваемой мощности и допустимых потерь напряжения на линии.

При инсталляции проводов для воздушных линий необходимо строго соблюдать монтажные стрелы провеса. Тщательная проверка затяжки прокалывающих зажимов обязательна перед окончательной подачей напряжения. Ошибки в натяжке ведут к падению опор или обрыву жил при первых заморозках. Качественные провода обеспечивают техническую долговечность энергетических артерий региона.
