Наконечники
Метод оконцевания жил наконечниками — единственный способ гарантировать долговечный электрический контакт в силовых и слаботочных цепях. , которую всегда включают в себя профессиональные изделия для монтажа и инструмент. Без опрессовки или фиксации болтами многопроволочная жила теряет эффективную площадь соприкосновения, что ведет к лавинообразному нагреву клеммы. Основная техническая задача этой категории — обеспечить переход от проводника к шине или аппарату защиты с минимальным переходным сопротивлением. Порядок в щите начинается с правильной подготовки конца кабеля. Надежность соединений приоритетна.

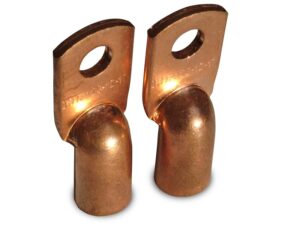

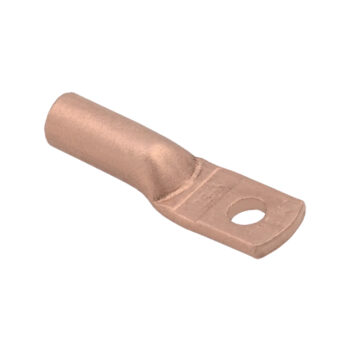

Медные и медно-луженые наконечники под опрессовку

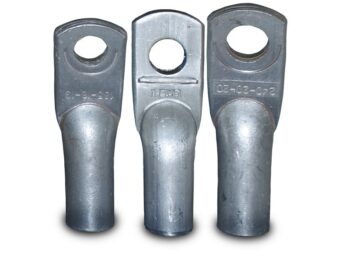

Электротехническая медь марки М1 обеспечивает максимальную проводимость линии. Использование луженых наконечников (ТМЛ) обязательно в условиях повышенной влажности для предотвращения электрохимической коррозии. Контакт в месте зажима получается монолитным. Окисление металла минимизировано защитным слоем олова. Конструкция надежна. Для алюминиевых жил применяются соответствующие алюминиевые наконечники, чтобы исключить возникновение гальванической пары при контакте с оборудованием. Медь чистая. Ток течет бесперебойно.

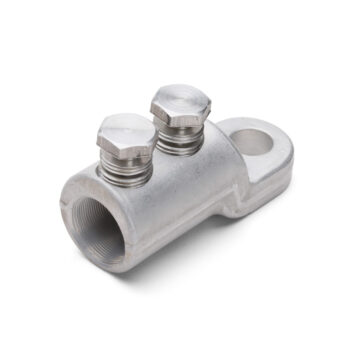

Со срывными болтами и низковольтный монтаж
Наконечники со срывными болтами позволяют монтировать силовые кабели больших сечений без использования гидравлического пресса. Болт обрывается при достижении требуемого момента затяжки, полностью исключая человеческий фактор при монтаже. В шкафах автоматики, где плотность монтажа на DIN-рейки и комплектующие максимальна, применяются монтажные низковольтные наконечники (НШВИ, НКИ), предотвращающие переламывание тонких проволок в винтовых зажимах. Любой люфт в соединениях недопустим. Стык защищен.
Критерии технического отбора наконечников
- Материал жилы: строгое соответствие наконечника материалу кабеля (медь к меди, алюминий к алюминию).
- Сечение проводника: подбор гильзы точно под диаметр жилы для обеспечения требуемой плотности опрессовки.
- Тип контакта: выбор между кольцом, вилкой или штыревой втулкой в зависимости от геометрии клеммы.
- Среда эксплуатации: обязательное применение луженых моделей в агрессивных или влажных средах.
При инсталляции наконечников необходимо использовать только калиброванный инструмент с соответствующим профилем обжима. Применение пассатижей для фиксации силовых наконечников ведет к неминуемому выгоранию узла под нагрузкой. Тщательная проверка усилия фиксации обязательна перед пуском системы. Профессиональные наконечники обеспечивают техническую долговечность всех соединений объекта.
