Изоляторы SM
Шинные изоляторы серии SM (ступенчатые) являются основным конструкционным элементом для монтажа силовых шин внутри низковольтных комплектных устройств (НКУ). Их главная задача — обеспечить надежную фиксацию токоведущих шин относительно корпуса шкафа и друг друга при сохранении высокого уровня электрической изоляции. При профессиональной сборке силовых щитов наряду с шинными опорами часто требуются и другие изделия для монтажа и инструмент. Без жесткого крепления шинопровода невозможно гарантировать стойкость системы к динамическим нагрузкам при возникновении токов короткого замыкания. Порядок в силовом щите начинается с надежной опорной конструкции. под нагрузкой.
Материаловедение и диэлектрическая стойкость
Для производства изоляторов используется диэлектрический композит на основе полиэфирных смол, армированных стекловолокном (BMC). Материал обладает исключительной механической прочностью и термической стабильностью, не поддерживая горение при возникновении дуги или перегрузках. В корпус каждого изделия запрессованы латунные вставки с внутренней резьбой для надежного болтового крепления шин. Износ резьбы исключен при соблюдении нормативных моментов затяжки. Контакт металла с полимером жесткий. Люфты отсутствуют конструктивно. Изоляция стабильна.
Размерная линейка IEK: от SM25 до SM76

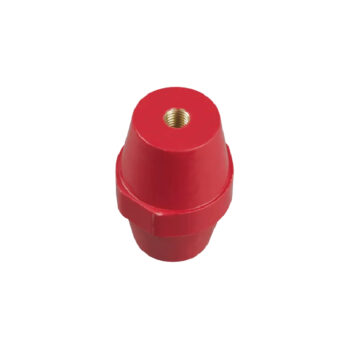

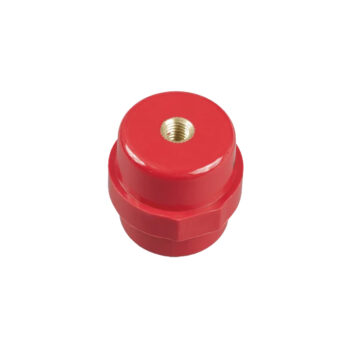

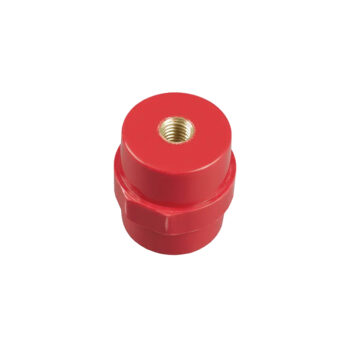

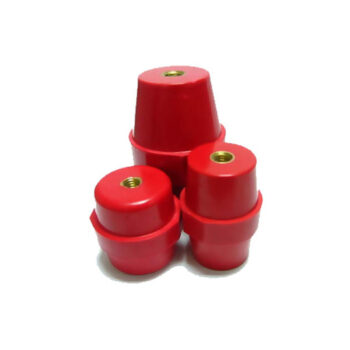

Выбор типоразмера изолятора напрямую зависит от массы шинопровода и расчетного уровня напряжения сети. Изоляторы SM25 и SM35 оптимальны для вторичных цепей и распределительных шкафов небольшой мощности. Для магистральных узлов применяются модели SM40 и SM76, обладающие увеличенным путем тока утечки по поверхности и повышенной статической разрывной нагрузкой. Габариты корпуса определяют расстояние между шиной и монтажной панелью. В отличие от легких компонентов, устанавливаемых на DIN-рейки и комплектующие, изоляторы SM рассчитаны на значительный вес и динамику. Любой перекос при установке ведет к критическому снижению надежности всей сборки. Порядок гарантирован.
Технические критерии выбора шинных изоляторов
- Номинальное напряжение: способность диэлектрика выдерживать импульсные скачки напряжения без пробоя.
- Механическая прочность на изгиб: расчет устойчивости опоры к электродинамическим усилиям при КЗ.
- Диапазон температур: стабильность геометрических параметров при длительном нагреве шин под током.
- Тип резьбы: подбор метизов (М6, М8, М10) в соответствии с посадочными отверстиями шинодержателя.
При монтаже изоляторов SM необходимо строго соблюдать соосность отверстий на шинах и монтажных панелях. Тщательная проверка затяжки болтов обязательна для исключения вибрационного ослабления контактов в процессе эксплуатации. Ошибки в выборе высоты изолятора ведут к нарушению безопасных воздушных зазоров между фазами и корпусом. Грамотный подбор шинных опор обеспечивает долговечность всей системы электроснабжения объекта.
