Гильзы
Кабельные гильзы служат основным техническим средством для создания неразъемных соединений токопроводящих жил методом опрессовки или болтового зажима. Основная инженерная задача этих изделий заключается в обеспечении бесперебойного протекания тока с минимальным переходным сопротивлением в точке стыка. электромонтажа, для качественной реализации которого необходимы профессиональные изделия для монтажа и инструмент. Правильный выбор материала и геометрии гильзы определяет пожарную безопасность всей электрической системы. Перегрев в месте соединения недопустим. Физика процесса требует формирования максимального пятна контакта.
Материалы и электрохимическая совместимость
Подбор гильз осуществляется строго по материалу жилы кабеля для исключения образования гальванических пар. Использование меди с алюминием без специализированных переходных элементов ведет к быстрой химической деградации узла. Процесс необратим. Порядок в щитовой начинается с соблюдения технологических регламентов. Ошибки в выборе металла приводят к аварийным ситуациям.

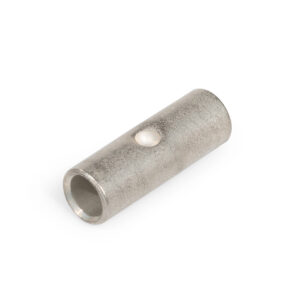

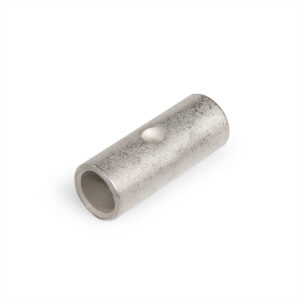

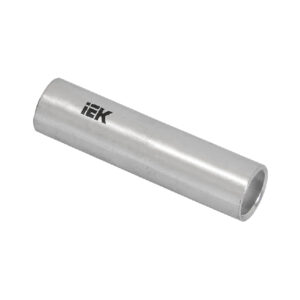

Медные и медно-луженые модификации
Для работы с медными проводниками применяются гильзы без покрытия или электролитически луженые варианты. Медно-луженые гильзы востребованы при монтаже в зонах с агрессивной средой или высокой влажностью, так как слой олова эффективно блокирует окисление. Контакт остается стабильным десятилетиями. Медь обеспечивает эталонную проводимость. Лужение также предотвращает развитие коррозии в местах соприкосновения с другими металлами.

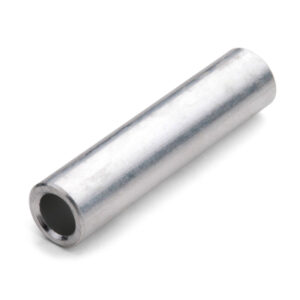

Алюминиевые гильзы
Изделия из алюминия предназначены исключительно для силовых алюминиевых кабелей. Внутренняя поверхность таких гильз должна быть заполнена кварце-вазелиновой пастой для разрушения диэлектрического оксидного слоя в момент обжима. Это обязательное условие. Алюминий пластичен под давлением. Тщательный расчет усилия гидравлического пресса предотвращает разрыв структуры металла.

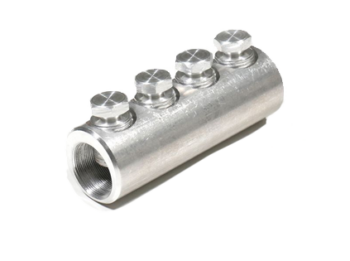

Соединители СБ со срывными болтами
Болтовые соединители серии СБ позволяют выполнять надежный монтаж без использования тяжелого гидравлического инструмента. Механизм работает за счет автоматического срыва головки болта при достижении нормируемого момента затяжки. Универсальный диапазон сечений позволяет одной деталью закрывать несколько типов кабеля. Погрешность монтажника полностью исключена. Конструкция рассчитана на применение в кабельных муфтах любого класса напряжения, а порядок их укладки обеспечивают DIN-рейки и комплектующие в распределительных узлах.
Критерии технического отбора
- Геометрическая точность: внутренний диаметр должен соответствовать фактическому диаметру жилы.
- Толщина стенки: параметр определяет способность гильзы выдерживать деформацию без образования микротрещин.
- Чистота сплава: использование электротехнических металлов гарантирует паспортное сопротивление.
- Стойкость покрытия: равномерность защитного слоя для предотвращения атмосферной коррозии.
При инсталляции необходимо использовать матрицы пресса, точно соответствующие типоразмеру изделия. Тщательная зачистка жил перед заведением в корпус является обязательным этапом. Ошибки в технологии ведут к потере механической прочности и росту температуры в узле.
