Крюки бандажные
Крюки и анкерные кронштейны составляют основу узлов крепления самонесущих изолированных проводов (СИП) к опорам линий электропередач. Основная задача этой категории — обеспечить жесткую фиксацию зажимов при помощи стальной бандажной ленты без необходимости сверления отверстий в теле опоры. Это профессиональная арматура для СИП, гарантирующая механическую стабильность трассы. Использование специализированной оснастки исключает риск аварийных обрывов при экстремальных ветровых нагрузках и обледенении. Порядок в воздушных сетях начинается с надежного анкерного узла. под постоянным напряжением.
Анкерные кронштейны серий КАМ и КАБ

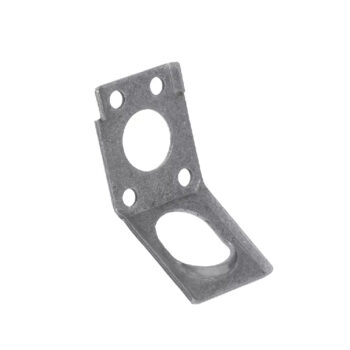

Для создания точек натяжения на магистральных участках и ответвлениях применяются силовые кронштейны из коррозионностойких сплавов. Кронштейн КАМ-1500 от IEK рассчитан на нагрузку до 1500 даН, что позволяет использовать его в большинстве распределительных сетей. Модификация КАБ-200 ориентирована на легкие абонентские подключения. Литые алюминиевые корпуса и стальные штампованные элементы устойчивы к электрохимической коррозии. Износ материала при стационарной установке исключен. Фиксация зажима на крюке жесткая. Люфты отсутствуют конструктивно.
Бандажные крюки и специализированные решения

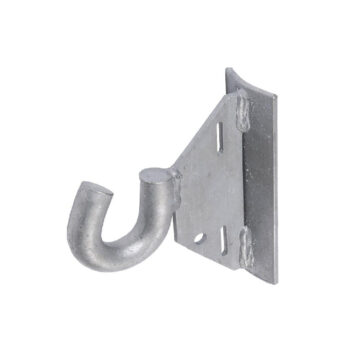

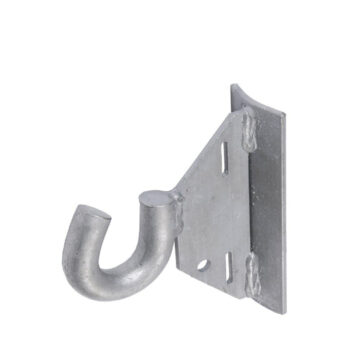

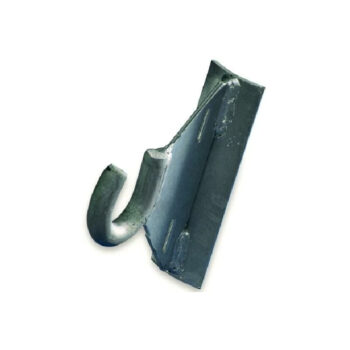

В узлах, где требуется универсальность и высокая скорость монтажа, востребованы стальные крюки. Модели КМ-1800 и КМ-2800 от IEK позволяют надежно удерживать натяжные и поддерживающие зажимы. Для предотвращения осевого кручения кабеля при раскатке на длинных участках рекомендуется использовать монтажные вертлюги. Цифры в маркировке указывают на предельную механическую прочность в деканьютонах. Для специфических условий монтажа под бандажную ленту применяется крюк SOT 29 (D16) или универсальный кронштейн SO 279. Арматура проходит цикл горячего цинкования, что блокирует развитие ржавчины во влажных средах. Порядок гарантирован.
Критерии технического отбора арматуры
- Разрывная нагрузка: соответствие прочности крюка весу провода СИП и расчетному тяжению пролета.
- Тип крепления: возможность установки на круглые, многогранные или прямоугольные опоры через бандаж.
- Материал исполнения: приоритет алюминиевых сплавов и оцинкованной стали для работы на открытом воздухе.
- Совместимость: геометрия зева крюка должна позволять свободную фиксацию ушка анкерного зажима.
При инсталляции бандажных крюков необходимо строго контролировать натяжение стальной ленты при помощи специализированного инструмента. Тщательная проверка соосности элементов обязательна перед окончательной подвеской провода. Ошибки в выборе типа кронштейна ведут к деформации арматуры и обрыву линии в зимний период. Безопасность — это сумма исправных комплектующих. Работайте по регламенту. Профессиональный подбор крюков обеспечивает долговечность всей энергетической системы объекта.
