Реле промежуточное IEK
Промежуточные реле IEK обеспечивают гальваническую развязку цепей управления и размножение сигналов в системах промышленной автоматизации. системной диспетчеризации. Основная техническая задача этой категории — гарантировать надежную передачу управляющих импульсов между такими устройствами, как программируемое реле, и силовыми контакторами. четко. Порядок в щите управления начинается с установки калиброванных промежуточных звеньев. Трасса сигналов надежна. Все по регламенту. Медь в соединениях защищена.
Классические серии РЭК77 и РЭК78

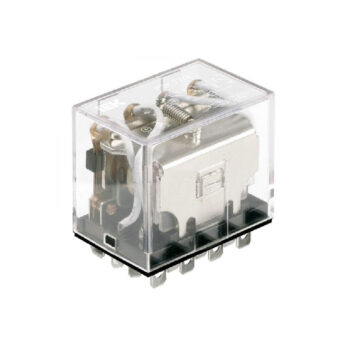

Электромеханические реле серий РЭК77/4 (LY4) и РЭК78/4 рассчитаны на коммутацию токов до 10 Ампер. Наличие четырех групп перекидных контактов позволяет одновременно управлять несколькими независимыми нагрузками или дублировать состояние системы в цепи мониторинга. Износ механизмов минимизирован использованием износостойких сплавов с серебряным напылением. Ошибки в диагностике состояния исключены прозрачным корпусом для визуального контроля состояния якоря. Поток данных стабилен.
Современная линейка OIR и повышенная нагрузка
Новое поколение реле OIR обеспечивает коммутационную способность до 16 Ампер на один контакт. Модели OIR-316 работают в диапазонах 12В AC/DC или 230В AC, что существенно упрощает комплектацию шкафов управления, в которых программируемое логическое реле ONI отвечает за общую логику процесса. Любой люфт в месте посадки на DIN-рейку заблокирован жесткостью специализированных модульных разъемов РРМ77/4 и РРМ78/4. Ход толкателя четкий.
Критерии технического отбора промежуточных реле
- Напряжение катушки: строгое соответствие (12В, 24В или 230В) выходному сигналу управляющего устройства.
- Количество контактов: выбор от 1 до 4 групп в зависимости от сложности логической схемы.
- Номинальный ток: подбор аппарата (8А, 10А или 16А) под пусковые характеристики нагрузки.

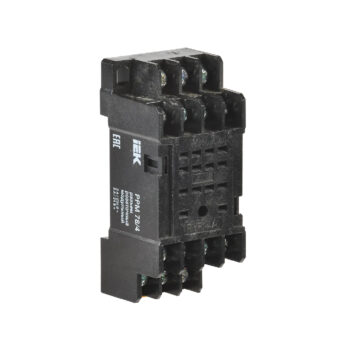

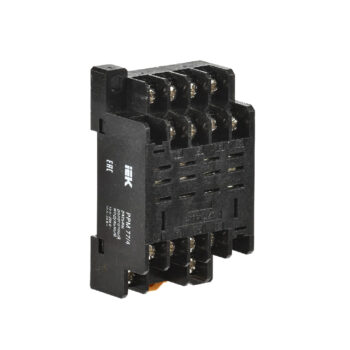

- Тип розетки: обязательное использование совместимых колодок серии РРМ для обеспечения надежной фиксации.
При инсталляции промежуточных реле необходимо обеспечить плотную посадку в разъем и проверку затяжки винтовых клемм. Тщательная проверка маркировки управляющих цепей обязательна перед окончательным вводом автоматики в работу. Ошибки в выборе типа тока катушки ведут к неминуемому выходу устройства из строя. Профессиональные реле IEK обеспечивают техническую долговечность каждой системы автоматического управления.
